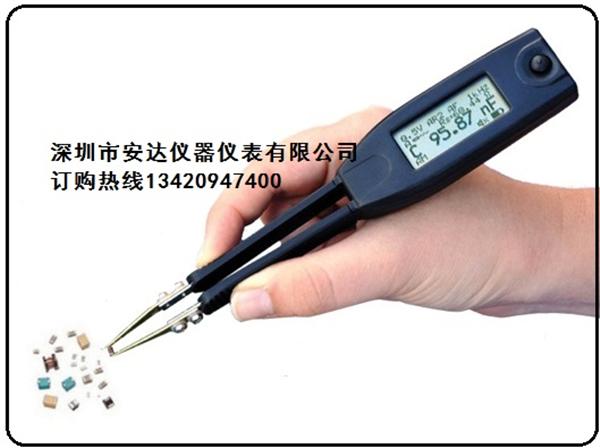

智能鑷子電感電容電阻測量計:方便、快捷、準確

只有一個觸摸的智能鑷子”提示,組件值顯示在幾分之一秒。沒有調整測試信號頻率或振幅、范圍或甚至組件類型是必要的,聰明的鑷子,這一切。不僅聰明鑷子顯示主要的阻抗組件L、C或R,但寄生現象如R L和C。

從一開始,聰明的鑷子被構建為一個電感電容電阻測量計特別是為表面組裝技術。創新機電設計結合高精度全自動數字電感電容電阻測量計和一對鍍金鑷子和一個液晶屏幕變成???個輕量級,口袋大小的設備。結果是一個友好的用戶體驗,和非常低的和眾所周知的寄生現象。

聰明的鑷子的高精度鍍金鑷子技巧能夠保持組件小至0201大小和仍然保證一個完整的聯系的高度準確的結果。價值低的寄生電容和pF約30 mOhms電阻的鑷子技巧。根據被測組件的大小,寄生電容變化范圍是0.5 ~ 1.2 pF。值可以被減去的寄生電容的測量裝置通過設置“自動抵消減法”功能。

自動抵消減一功能集智能鑷子有別于其他表征工具小電阻和功放。無需校準裝置,除了設置裝置來抵消減、智能鑷子可以測量電容訂單1和10 mOhms pF阻力。

最新的模型的智能鑷子,圣5,有更高的精度比前面的模型由于新四線連接到鍍金的技巧。這種連接有降低噪聲,減少寄生電容探測器由一個多因素的兩個。

新功能包括組件排序,自動抵消減,以及能夠手動調整測試信號水平在0.2,0.5和1伏特。老型號的智能鑷子用來讀大約30%低于實際電容值的陶瓷電容器由于其非線性較低的測試信號,因此可以測試這些組件在1伏特測試信號是至關重要的。另一方面,電壓測量功能可以在前面的模型的智能鑷子被移除。

新模型包括一個可充電的鋰離子電池允許顯著提高電池壽命以及USB充電器和一個通用110/250伏墻適配器和一個USB電纜。

特征總結

• 全自動測量電感、電容和電阻
• 基本精度為0.2%
• 自動選擇最佳范圍
• 組件分類1、5、10 20%的公差
• 鋰離子電池和USB充電器
• 連續性和二極管測試
• 半自動抵消減
• 體重52 gramms(少于2盎司)

聰明的鑷子測量電感、電容、電阻

一旦智能鑷子探針使接觸一個組件,你看閱讀的主要阻抗組件(L,C,或R)在主顯示器。二次顯示(頂部的液晶屏幕顯示值的二次阻抗組件,如寄生電阻的電容器(等效串聯電阻電渣重熔)。

智能鑷子的控制

聰明的鑷子導航控制器按鈕允許選擇一個函數或更改設置。把導航控制器按鈕左/右/上/下改變?cè)O(shè)置或按它來激活菜單。

智能鑷子規格
