首頁>>測厚儀>>孔銅測厚儀>>EP-20探頭/EP-20電極/ITM-52專用探頭

商品名稱: EP-20探頭/EP-20電極/ITM-52專用探頭

商品編號: ITM-52/ITM-51/ITM-525

商品規格: EP30/EP25/EP20

凈重含量: EP-30/EP-25/EP-20

產品說明
詳細描述
產品配置
更多產品

ITM-52線路板孔壁銅厚及銅箔手提式測試儀

生產過程中能及時發現瑕疵是很重要的，所以我們研制了ITM-52這部手提式測厚儀，測量線路板孔內鍍銅（PTH）厚度，同時也能測量敷銅板的銅箔厚度。ITM-52能夠快速地提供答案！

技術原理：渦流式

最大可測量板：不限

最薄可測量板：1.0mm (40 mil)

最厚可測量板：2.4mm (96 mil)

探針插入方法：手動 (或用探針座)

自動板厚度和孔徑辨別：不需要

最小能測量孔： 0.45mm (18mil) *

最大能測量孔： 2.0mm (80 mil) *

孔壁Cu厚度測量范圍：2.5um - 100um (0.1mil-4 mil)

銅箔厚度測量范圍：SP-100 選件※

15um-100um (0.6mil-4.0mil)

適用于單層、雙層及多層板測量孔內鍍銅厚度。

無論已蝕刻和未蝕刻及已鍍錫(Sn)和未鍍錫(Sn)的線路板均可快速地測量出孔內鍍銅厚度。

能測量的孔徑小至0.45mm (18 mil) 選件※

雙功能，測量線路板孔內鍍銅(PTH) 厚度，及敷銅板的銅箔厚度。選件※

高解度之LCD顯示，堅固耐用之鍵盤。

可充電電池及交流連接器 (200V)

表面鍍鈦的探針可進行濕板測量，不會腐蝕探針。

唯一專利以渦流式設計，相比其他同類儀器能更少地受銅表面或蝕刻墊的影響。

內建功能包括：標準統計功能，長方條表示的統計和索引功能。

可儲存高至15,000個測量數據，及通過RS-232C傳送測量數據。

PCB Through Hole Copper Thickness Gauge INTROMET ITM-52

The ITM-52 basic unit is adjustable for thickness of PCB, electrical conductivity, measuring units (metric or imperial), high and low limits, local time and alarm. It stores up to 15,000 readings and has IR-port downloading capabilities. Built-in functions include number of readings taken, min/max readings, mean value, standard deviation, range, Cp, Cpk, histogram. It is battery powered and equipped with an internal charger.

PCB thickness range	0,5 - 6 mm (0,02 - 0,24 in )
Hole diameter range	0,45 - 2 mm (0,02 - 0,08 in)
Measuring range in the hole	5 - 60 µm (0,2 - 2,4 mils)
Measuring range on copper laminate	15 - 80 µm (0,6 - 3,2 mils)
Largest measured board	Unlimited
Access to PCB	One side

Probe Specification

Type of probe / cartridge	Diameters of TH, mm (in)	Size, mm (in)

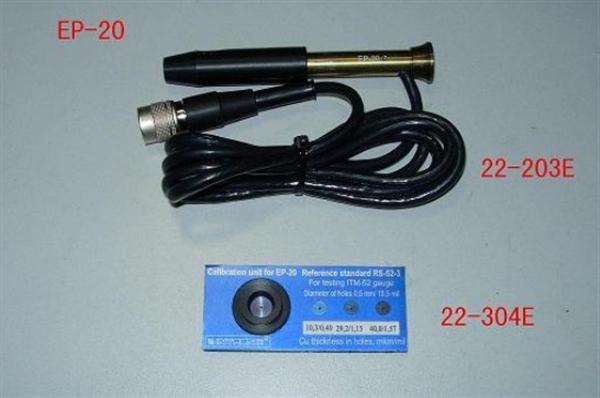

EP-20 probe	0,45 - 0,55 (0,017 - 0,022)	Ø14 x 100 (Ø0,55 x 4)
EP-25 probe as an assembly (cartridge EP-25 plugged-in to cartridge holder)	0,6 - 0,8 (0,024 - 0,031)	Ø10 x 125 (Ø0,4 x 4)
EP-30 probe as an assembly (cartridge EP-30 plugged-in to cartridge holder)	0,8 - 2,4 (0,031 - 0,09)	Ø10 x 125 (Ø0,4 x 4)
EP-25S (shortened probe)	0,6 - 0,8 (0,024 - 0,031)	Ø10 x 90 (Ø0,4 x 3,5)
EP-30S (shortened probe)	0,8 - 2,4 (0,031 - 0,09)	Ø10 x 90 (Ø0,4 x 3,5)
Cartridge EP-25	0,6 - 0,8 (0,024 - 0,031)	Ø10 x 60 (Ø0,4 x 2,4)
Cartridge EP-30	0,8 - 2,4 (0,031 - 0,09)	Ø10 x 60 (Ø0,4 x 2,4)
SP-100	---	37 x 19 x 80 (1,5 x 0,7 x 3

ITM-52/ITM-51/IT-525孔銅測厚儀,EP-30/EP-25/EP-20探頭/電極。
